 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp

اذهب الى الأسفل
انتقل الى الصفحة : 1, 2  الصفحة التالية
كاتب الموضوعرسالة
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأحد 11 أكتوبر 2009 - 6:15

sheikhoibrahim كتب:
hello for all can i up load from screen siemens by cable mpi pleas help me thank you for all

الأخ العزيز

موضوع الشاشات والتعامل معها يختلف من عائلة لأخرى وربما من شاشاة لأخرى لهذا يرجى ذكر تفاصيل الموجود عندك لإمكان المساعدة


_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
abo gamel
رائد
رائد
abo gamel

عدد الرسائل : 288
العمر : 39
الموقع : سورية حلب
العمل/الترفيه : مهندس الكترون
تاريخ التسجيل : 03/08/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 12 أكتوبر 2009 - 10:34

اشكرك استازي العزيز
نحن لدينا في المعمل شاشات سيمنس طراز op 17 ,op27 ,op7 ,mp 270 وهي مرتبطة مع المتحكم s 7 414وانا لدي لكل واحدة منها كبل السيريال لها ولدي ايضا كبل الmpi
لكن لكل واحدة منها لها منفذ ال mpiاتسائل هل من الممكن برمجتها عن طريق كبل الmpi
حيث انني حاولت ولم انجح
هل ممكن ان تذودنا بطريقة ربط كبل الmpi لهم مع الدعاء للجميع بالتوفيق
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 12 أكتوبر 2009 - 11:12

sheikhoibrahim كتب:
اشكرك استازي العزيز
نحن لدينا في المعمل شاشات سيمنس طراز op 17 ,op27 ,op7 ,mp 270 وهي مرتبطة مع المتحكم s 7 414وانا لدي لكل واحدة منها كبل السيريال لها ولدي ايضا كبل الmpi
لكن لكل واحدة منها لها منفذ ال mpiاتسائل هل من الممكن برمجتها عن طريق كبل الmpi
حيث انني حاولت ولم انجح
هل ممكن ان تذودنا بطريقة ربط كبل الmpi لهم مع الدعاء للجميع بالتوفيق

الأخ العزيز

إن استخدام PC-Adaptor MPI سواء كان Serial أو USB غير متاح بشكل مباشر في عمليات نقل البيانات و MPI-Port في الغالب هو للتعامل مع نظم سيمنس التي تحتاج MPI أو PROFIBUS ومع هذا فيمكن نقل البرامج عن طريق هذا Port ولكن الأمر يحتاج إلى كثير من الضبط

- أولا يتم إدراج الشاشة ضمن شبكة Simatic net سواء كانت Profibus أو MPI
- يتم تنشيط بورت الاتصال MPI/PROFIBUS من لوحة التحكم Control panel الخاصة بالشاشة وضبط بيانات الاتصال Address , baud rate
- يتم نوع الاتصال من PC/PG Interface من لوحة التحكم Control panel من جهاز الكمبيوتر الخاص بك ليكون PC-Adaptor MPI or PROFIBUS هذا بالنسبة ل WinCC
- يتم إدراج Integeration برنامج الشاشة ضمن Simatic manager
- باستخدام PC-Adaptor يمكن نقل البرنامج عندها

ومن الأفضل أن تقوم بذلك عن طريق كارت Simatic net مثل CP5512 فهو أفضل

قم باختيار Transfer من قائمة Project وحدد طريقة الاتصال لتكون MPI/PROFIBUS وحدد Address الخاص بالشاشة

وأتمنى لك التوفيق فالأمر جد ليس بسيط ويأخذ جهد كبير


_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
abo gamel
رائد
رائد
abo gamel

عدد الرسائل : 288
العمر : 39
الموقع : سورية حلب
العمل/الترفيه : مهندس الكترون
تاريخ التسجيل : 03/08/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 12 أكتوبر 2009 - 13:21

استازي انا اقوم بالتعامل مع المتحكم عن طريق ايصال كبل ال pc adapter mpi ولا املك غير هذه الكبلة ولكن التعامل مع كل هذه الشاشات ولكل شاشة كبل سيريال بتوصيلات داخلية مختلفة شئ ممل والبرامج الذي اتعامل معها هي ال protool , prosave , simatic manager وكوني استخدم كبل ال mpi دائما فهل يوجد لديك ملفات تشرح طريقة التي استغني بها عن كبلات السيريال
مع دعائي لك بالتوفيق وادعو من الله ان يضع كل هذا في ميزان حسناتك
تلميذك المهندس شيخو ابراهيم
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 12 أكتوبر 2009 - 14:18

sheikhoibrahim كتب:
استازي انا اقوم بالتعامل مع المتحكم عن طريق ايصال كبل ال pc adapter mpi ولا املك غير هذه الكبلة ولكن التعامل مع كل هذه الشاشات ولكل شاشة كبل سيريال بتوصيلات داخلية مختلفة شئ ممل والبرامج الذي اتعامل معها هي ال protool , prosave , simatic manager وكوني استخدم كبل ال mpi دائما فهل يوجد لديك ملفات تشرح طريقة التي استغني بها عن كبلات السيريال
مع دعائي لك بالتوفيق وادعو من الله ان يضع كل هذا في ميزان حسناتك
تلميذك المهندس شيخو ابراهيم

بارك الله فيك أخي العزيز

إليك أخي هذا الرابط والذي ربما تجد فيه بعض التوضيحات الأكثر عن استفسارك


http://support.automation.siemens.com/WW/view/en/19109408


مع ملاحظة أخي العزيز أن لكل شاشة طريقة في التعامل كما ذكرت وهذا عيب من عيوب شاشات سيمنس ولا يوجد وسيلة واحدة تجميع جميع الأنواع وإنما هناك محاولات للتوفيق وربما لا تؤتي ثمارها مع بعض الأنواع

لهذا يرجى التعامل مع كل نوع بشكل منفصل وطبقا لما هو موضح في قسم الاتصال من الكتالوج الخاص به


_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
abo gamel
رائد
رائد
abo gamel

عدد الرسائل : 288
العمر : 39
الموقع : سورية حلب
العمل/الترفيه : مهندس الكترون
تاريخ التسجيل : 03/08/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 12 أكتوبر 2009 - 15:25

اشكرك استازي المهندس حسن واتمنا لك التوفيق
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 22 أكتوبر 2009 - 8:37

السلام عليكم إخواني الأعزاء

الآن أستطيع أن أقول أنني حققت الاتصال مع الشاشة TP177A حجم 6 بوصة من سيمنس بطريق MPI بطريقتين بعد أن أتممت هذا الأسبوع هذا الاتصال :

أولا : يتم ربط الشاشة مع PLC بكابل PROFIBUS على MPI Port في PLC مع ضبط الاتصال داخل الشاشة ليكون MPI من لوحة التحكم الخاصة بالشاشة Control panel

ثانيا : ضبط الاتصال Set PG/PC Interface مع WinCC ليكون إما PC-Adaptor MPI أو كارت CP 5512 MPI والذي يتم تركيبه في PCMCIA port في جهاز اللاب توب

ثالثا : تضمين برنامج الشاشة داخل مشروع PLC المستخدم Integrate wincc project in Simatic manager أو إنشاء برنامج الشاشة داخل برنامج PLC المستخدم

رابعا : وضع الشاشة في وضع Transfer ثم نقل البرنامج

وقد قمت بتنفيذ النقل في الحالتين بدون مشاكل

ملحوظة : هذه الشاشة من أعقد الشاشات في نقل البرنامج نظرا لوجود بورت واحد فقط للاتصال يتم ضبطه إما سيريال أو MPI


_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
abo gamel
رائد
رائد
abo gamel

عدد الرسائل : 288
العمر : 39
الموقع : سورية حلب
العمل/الترفيه : مهندس الكترون
تاريخ التسجيل : 03/08/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالسبت 24 أكتوبر 2009 - 0:51

اشكرك استازي المهندس حسن الموضوع اصبح واضحا واتمنى لك التوفيق
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
mostafasadek79
لواء
لواء
mostafasadek79

عدد الرسائل : 1231
العمر : 40
الموقع : مصر
العمل/الترفيه : Automation Engineer
تاريخ التسجيل : 04/09/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 10 مارس 2011 - 14:10

thanks

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Images5zbh
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://www.innotech-eg.com
صابر يوسف
ملازم
ملازم


عدد الرسائل : 74
العمر : 35
تاريخ التسجيل : 25/09/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 21 مارس 2011 - 3:06

السلام عليكم ورحمة الله تعالى وبركاته زملائى الأعزاء

لدى شاشة op73 وحده cpu314c-2dp .
مع العلم ان الشاشة بها منفذ IF1B ... ولا أعلم ما هو الكيبل المطلوب لتوصيل الشاشة مع الPLC
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
metwally.mustafa
فريق أول
فريق أول
metwally.mustafa

عدد الرسائل : 4226
العمر : 33
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 21 مارس 2011 - 12:30

صابر يوسف كتب:
السلام عليكم ورحمة الله تعالى وبركاته زملائى الأعزاء

لدى شاشة op73 وحده cpu314c-2dp .
مع العلم ان الشاشة بها منفذ IF1B ... ولا أعلم ما هو الكيبل المطلوب لتوصيل الشاشة مع الPLC

يمكن استخدام كابل PPIللربط بين الشاشه ووحده الPLC

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 MPI-PPI

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
ميدو
عميد
عميد


عدد الرسائل : 796
العمر : 47
العمل/الترفيه : مهندس
تاريخ التسجيل : 26/08/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 21 مارس 2011 - 13:05

السلام عليكم
المهندس متولى يسعدنى وجودى معك على منتدى واحد وماشاء الله على المستوى الراقى فى علوم التحكم ربنا يزيدك بزيادة تصدقق بالعلم لاخوانك فى المنتدى وارك لا تتاخر عن الى سؤال بالمنتدى ودائم التواصل وكنت من اول الذين ردو على اسألتى فى بداية اشتراكى بالمنتدى واتبع ردودك القيمة وتشجيعك بجملة الشهيرة جزاك الله خيرا هذا ليس مدح وانما شيئا تستحقة ولى سؤال لو سمحت انا تعبت من موضوع كابلات الاتصال بسيمنس ونفسى فى شرح وافى ولو بسيط دون الاتجاة لروابط عن انوعها والفرق بنها مثال ppi /maltu master cabl / mpi /profbus/
كذلك الكابل البنفسجى والذى نراه بكثرة فى الربط بين الشاشات والمتحكمات مع العلم انى املك كابل multi master cabl ذو الثمانى سويتشات
1و2و3 للسرعة
4 غير مستعمل
5 free port عند الضبط على وضع 0 او m nmaster عند وضع 1
6 remot or local
7للتحويل بين 10bit or 11 bit
8غير مستعمل
اتمنى كذلك كيفية ضبط السوتشات والفرق بين اوضعها ومتى تكون 1 او 0
7

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Untitled5
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
صابر يوسف
ملازم
ملازم


عدد الرسائل : 74
العمر : 35
تاريخ التسجيل : 25/09/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأربعاء 23 مارس 2011 - 11:56

شكرا" جزيلا" على الرد....... ولكن لدى إستفسار بسيط:
بعد إختيارى للكيبل المطلوب ...هل هنالك خطوات للضبط يجب إتباعها داخل الشاشة أو الPLC لإتمام عملية الربط بين الشاشة و الPLC؟؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
صابر يوسف
ملازم
ملازم


عدد الرسائل : 74
العمر : 35
تاريخ التسجيل : 25/09/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأربعاء 23 مارس 2011 - 12:00

شكرا" جزيلا" على الرد....... ولكن لدى إستفسار بسيط:
بعد إختيارى للكيبل المطلوب ...هل هنالك خطوات للضبط يجب على إتباعها لإتمام عملية الربط بين الشاشة و الPLC؟؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
metwally.mustafa
فريق أول
فريق أول
metwally.mustafa

عدد الرسائل : 4226
العمر : 33
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 24 مارس 2011 - 5:32

ميدو كتب:
السلام عليكم
المهندس متولى يسعدنى وجودى معك على منتدى واحد وماشاء الله على المستوى الراقى فى علوم التحكم ربنا يزيدك بزيادة تصدقق بالعلم لاخوانك فى المنتدى وارك لا تتاخر عن الى سؤال بالمنتدى ودائم التواصل وكنت من اول الذين ردو على اسألتى فى بداية اشتراكى بالمنتدى واتبع ردودك القيمة وتشجيعك بجملة الشهيرة جزاك الله خيرا هذا ليس مدح وانما شيئا تستحقة ولى سؤال لو سمحت انا تعبت من موضوع كابلات الاتصال بسيمنس ونفسى فى شرح وافى ولو بسيط دون الاتجاة لروابط عن انوعها والفرق بنها مثال ppi /maltu master cabl / mpi /profbus/
كذلك الكابل البنفسجى والذى نراه بكثرة فى الربط بين الشاشات والمتحكمات مع العلم انى املك كابل multi master cabl ذو الثمانى سويتشات
1و2و3 للسرعة
4 غير مستعمل
5 free port عند الضبط على وضع 0 او m nmaster عند وضع 1
6 remot or local
7للتحويل بين 10bit or 11 bit
8غير مستعمل
اتمنى كذلك كيفية ضبط السوتشات والفرق بين اوضعها ومتى تكون 1 او 0
7

جزاكم الله خيرا واليك رد مقتبس من احد مواضيع المهندس حسن على المنتدى

أسماء وطرق الاتصال في أنواع سيمنس المختلفة :

في نظام S5 يستخدم النوع TTY-->RS232

في نظام S7-200 يستخدم النوع PPI-->USB or PPI-->RS232

في نظام S7-300/400 يستخدم الأنواع :

MPI-->RS232

MPI-->USB

PROFIBUS-->RS232

PROFIBUS-->USB

ETHERNET


وهذا ايضا من احد الموضوعات الاخرى للمهندس حسن

حيث يحتوى على كتالوجات لبعض الشاشات والاصدرات من سيمنز والتى توضح طرق الاتصال المتاحه بين الشاشه وال PLC

http://hassanheha.yoo7.com/t5072-topic

http://hassanheha.yoo7.com/t2287-topic
وهذا احد الموضوعات الذى يشرح طريقه تهيئه الاتصال

http://hassanheha.yoo7.com/t5651-topic

http://hassanheha.yoo7.com/t5651p20-topic

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
شادى محمد
نقيب
نقيب


عدد الرسائل : 122
تاريخ التسجيل : 24/03/2009

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأحد 1 مايو 2011 - 8:58

شكرا اخى الكريم
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
ميدو
عميد
عميد


عدد الرسائل : 796
العمر : 47
العمل/الترفيه : مهندس
تاريخ التسجيل : 26/08/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: الاتصال بشاشة سيمنس TP 170 B MONO 6   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأحد 30 أكتوبر 2011 - 15:49

PLCMan كتب:
sheikhoibrahim كتب:
اشكرك استازي العزيز
نحن لدينا في المعمل شاشات سيمنس طراز op 17 ,op27 ,op7 ,mp 270 وهي مرتبطة مع المتحكم s 7 414وانا لدي لكل واحدة منها كبل السيريال لها ولدي ايضا كبل الmpi
لكن لكل واحدة منها لها منفذ ال mpiاتسائل هل من الممكن برمجتها عن طريق كبل الmpi
حيث انني حاولت ولم انجح
هل ممكن ان تذودنا بطريقة ربط كبل الmpi لهم مع الدعاء للجميع بالتوفيق

الأخ العزيز

إن استخدام PC-Adaptor MPI سواء كان Serial أو USB غير متاح بشكل مباشر في عمليات نقل البيانات و MPI-Port في الغالب هو للتعامل مع نظم سيمنس التي تحتاج MPI أو PROFIBUS ومع هذا فيمكن نقل البرامج عن طريق هذا Port ولكن الأمر يحتاج إلى كثير من الضبط

- أولا يتم إدراج الشاشة ضمن شبكة Simatic net سواء كانت Profibus أو MPI
- يتم تنشيط بورت الاتصال MPI/PROFIBUS من لوحة التحكم Control panel الخاصة بالشاشة وضبط بيانات الاتصال Address , baud rate
- يتم نوع الاتصال من PC/PG Interface من لوحة التحكم Control panel من جهاز الكمبيوتر الخاص بك ليكون PC-Adaptor MPI or PROFIBUS هذا بالنسبة ل WinCC
- يتم إدراج Integeration برنامج الشاشة ضمن Simatic manager
- باستخدام PC-Adaptor يمكن نقل البرنامج عندها

ومن الأفضل أن تقوم بذلك عن طريق كارت Simatic net مثل CP5512 فهو أفضل

قم باختيار Transfer من قائمة Project وحدد طريقة الاتصال لتكون MPI/PROFIBUS وحدد Address الخاص بالشاشة

وأتمنى لك التوفيق فالأمر جد ليس بسيط ويأخذ جهد كبير

استاذى الفاضل
اشتريت شاشة سيمنس TP 170 B MONO 6 بوصة وبها 3 بورت الاول MPI/PROFBUS ويتم الاختيار بينهم حسب ضبط السويتشات والثانى SEREAL والثالث SEREAL PRINT للطباعه المشكلة فى الاتصال بين الشاشة والـ PC وذلك عن طريق PC-ADPTER -USB فلا يتم اى اضاءة للدات الموجودة الكابل سواء لد USB او MPI او POWER , وتم ضبط الاتصال من داخل الشاشة اختيار MPI وضبط البارميتر الخاصة به فهل مخرج MPI/PROFBUS خاص فقط بالاتصال باجهزة سيمنس من CPU وخلافة وليس بورت يشمل الاتصال والبرمجة كما فهمت من المشاركة وكما الحال بوحدات CPU وان طريق البرمجة الوحيدة هى الاتصال عن طريق شبكة بها CPU و برنامج الشاشة يكون بداخل برنامج سيماتيك
بالرغم من سلامة الاتصال عند استخدامة فى الاتصال باى CPU
ملحوظة الشاشة جديدة بدون كارت ميمورى


]url=http://www.multiupload.com/LIMEH5N6SS]http://www.multiupload.com/LIMEH5N6SS[/url]

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Untitled5
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالأحد 30 أكتوبر 2011 - 23:00

اقتباس :

استاذى الفاضل
اشتريت شاشة سيمنس TP 170 B MONO 6 بوصة وبها 3 بورت الاول MPI/PROFBUS ويتم الاختيار بينهم حسب ضبط السويتشات والثانى SEREAL والثالث SEREAL PRINT للطباعه المشكلة فى الاتصال بين الشاشة والـ PC وذلك عن طريق PC-ADPTER -USB فلا يتم اى اضاءة للدات الموجودة الكابل سواء لد USB او MPI او POWER , وتم ضبط الاتصال من داخل الشاشة اختيار MPI وضبط البارميتر الخاصة به فهل مخرج MPI/PROFBUS خاص فقط بالاتصال باجهزة سيمنس من CPU وخلافة وليس بورت يشمل الاتصال والبرمجة كما فهمت من المشاركة وكما الحال بوحدات CPU وان طريق البرمجة الوحيدة هى الاتصال عن طريق شبكة بها CPU و برنامج الشاشة يكون بداخل برنامج سيماتيك
بالرغم من سلامة الاتصال عند استخدامة فى الاتصال باى CPU
ملحوظة الشاشة جديدة بدون كارت ميمورى

الأخ العزيز

طريقة Profibus هي بروتوكول عالمي للاتصال وتستخدمه سيمنس بشكل مستديم مع أجهزتها لكن الشكل الافتراضي في أجهزة سيمنس هو MPI ولكي تقوم بالاتصال بالشاشة عن طريق PC-Adapter USB فقد تم ذكر الخطوات كما ذكرتها اقتباسا في مشاركتك وقد قمت بتنفيذها مرات عديدة بنفسي رغم أنه عند سؤالك خبراء شركة سيمنس يقولون أنهم سمعوا من قال أنهم فعل ذلك وذلك لارتباطات تجارية وتوصيات إدارية وغيرها

لكن هذه الطريقة فعالة وتعمل وأصبح أكثر منها انتشارا في الوقت الحالي الإيثرنت ويمكنك أن تطلبها سواء في الشاشات أو في PLC على وحدة CPU مباشرة

لكنك لو اتبعت الخطوات السابقة فسوف تحقق الاتصال إن شاء الله وكما ذكرت لك فقد عاينتها بنفسي بعد بحث طويل حتى تحقق الاتصال بالخطوات السابقة

مع خالص التمنيات بالتوفيق

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
ميدو
عميد
عميد


عدد الرسائل : 796
العمر : 47
العمل/الترفيه : مهندس
تاريخ التسجيل : 26/08/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 31 أكتوبر 2011 - 8:16

اخى الكريم
لقد حاولت مرارا وتكرار ليوم كامل ولم استطع الاتصال بالشاشة بنفس الطريقة وانى على يقين بتصالك بالشاشة بنفس الطريقة ولكن للاسف هناك خطوة مفقودة اكيد عندى واستعجب بوجود اتصال من نفس البورت MPI بالشرح داخل المنويل ؟؟؟
ولو تكرمت ممكن شرح الاتصال فيديو لانها طريق فعلا صعبة ولقد بحثت فى موقع سيمنس ووجت ان اخر ما وصلو الية هو ما شرحته لنا استاذى الفاضل كما بالرابط
http://support.automation.siemens.com/WW/llisapi.dll?func=cslib.csinfo&lang=en&objid=21401061&caller=view

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Untitled5


عدل سابقا من قبل ميدو في الإثنين 31 أكتوبر 2011 - 15:33 عدل 1 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
hamadaaskar
مقدم
مقدم
hamadaaskar

عدد الرسائل : 436
العمر : 40
تاريخ التسجيل : 30/09/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالإثنين 31 أكتوبر 2011 - 9:08

جزاك الله خيرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
رياض
رائد
رائد


عدد الرسائل : 244
العمر : 32
العمل/الترفيه : مهندس صيانة
تاريخ التسجيل : 07/09/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 3 نوفمبر 2011 - 10:00

PLCMan كتب:

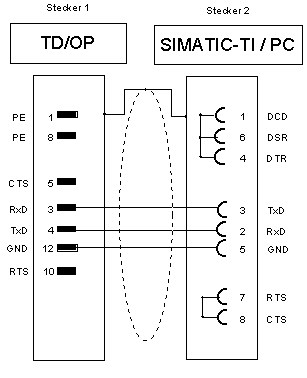

كابل الاتصال بين PC وشاشات سيمنس من النوع TP/OP مع برنامج ProSafe

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Op_to_10


مع خالص التمنيات بالتوفيق
salam alikoum
i have not db9 in my pc
what i must do
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 3 نوفمبر 2011 - 10:04


اقتباس :
salam alikoum
i have not db9 in my pc
what i must do

الأخ العزيز

يمكن استخدام محول USB/RS232 Converter ولكن يجب استخدام نوع موثوق منه حيث توجد بعض الأنواع في السوق غير جيدة

أنا شخصيا أستخدم محول في مصر من شركة راديوشاك واسمه GIGAWARE ويتم توريد CD معه تحتوي على Driver الخاص به ويعمل كأنه COM Port دون مشاكل

مع خالص التمنيات بالتوفيق

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
PLCMan
Admin
PLCMan

عدد الرسائل : 12345
العمر : 50
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالخميس 3 نوفمبر 2011 - 10:35

ميدو كتب:
اخى الكريم
لقد حاولت مرارا وتكرار ليوم كامل ولم استطع الاتصال بالشاشة بنفس الطريقة وانى على يقين بتصالك بالشاشة بنفس الطريقة ولكن للاسف هناك خطوة مفقودة اكيد عندى واستعجب بوجود اتصال من نفس البورت MPI بالشرح داخل المنويل ؟؟؟
ولو تكرمت ممكن شرح الاتصال فيديو لانها طريق فعلا صعبة ولقد بحثت فى موقع سيمنس ووجت ان اخر ما وصلو الية هو ما شرحته لنا استاذى الفاضل كما بالرابط
http://support.automation.siemens.com/WW/llisapi.dll?func=cslib.csinfo&lang=en&objid=21401061&caller=view

الأخ العزيز

بالصورة التالية الوضع الذي عليه يتم التوصيل

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 S7_op_10
بالإضافة إلى بقية الخطوات والتي ذكرتها من قبل حيث يتم العمل كله من داخل Simatic manager

- افتح مشروع Step-7
- قم بعمل Integration لمشروع HMI داخل مشروع S7
- قم بوضع الشاشة في حالة الاتصال
- تعامل مباشرة مع الشاشة

مع خالص التمنيات بالتوفيق


_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 61862110 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 32210 كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 No_us_10

أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.yoo7.com
أحمد رأفت
مقدم
مقدم
أحمد رأفت

عدد الرسائل : 497
العمر : 31
الموقع : Eygypt
العمل/الترفيه : Electrical Engineering
تاريخ التسجيل : 15/12/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالجمعة 4 نوفمبر 2011 - 8:18

جزاك الله خيرا وعيد مبارك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
ميدو
عميد
عميد


عدد الرسائل : 796
العمر : 47
العمل/الترفيه : مهندس
تاريخ التسجيل : 26/08/2010

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Empty
مُساهمةموضوع: رد: كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp   كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Emptyالجمعة 4 نوفمبر 2011 - 15:28

شكرا استاذنا الفاضل وكل عام وانت بخير
للاسف يجب ان يكون الشبكة بين ال plc والشاشة mpi لانى استعمل
كابل pc- adapter-usb /mpi والكابل الموجود حاليا بين الشاشة والمتحكم profibus
ثانيا - انتهزت فرصة توقف المصنع لعطله العيد وتم سحب كارت fc من الشاشة التى تعمل بالماكينة وهى على وشك التلف بسبب شرخ بالفيريم الخاص بها وركبتها بالشاشة الجديدة فى محاولة عمل restor من الكارت ولاكن المفاجئة عند عمل restor تظهر رسالة
can not open file configuration

_________________
كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp - صفحة 1 Untitled5
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو

كابل الاتصال الخاص بعمل Restore/Backup لوحدات سيمنس Op/Tp
الرجوع الى أعلى الصفحة
صفحة 1 من اصل 2انتقل الى الصفحة : 1, 2  الصفحة التالية

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
منتدى التحكم الآلي والإلكترونيات :: منتديات التحكم الآلي والإلكترونيات :: منتدى كابلات الاتصال مع منظومات التحكم وأجهزة الحاسب الآلي-
انتقل الى:
